高解像度PTP検査装置
VISCANNER PIK-3000シリーズ

PTPシートの検査に!
円形錠剤・異形錠剤、カプセル・シートの検査を
ハイパフォーマンス、ローコストで実現!

 PTPシート包装の最終工程であるトリミング後の検査で当社独自の照明装置と高解像度カラーカメラにて高精度の検査を実現します。
※PTPとは「プレス・スルー・パッケージ」包装のことです。

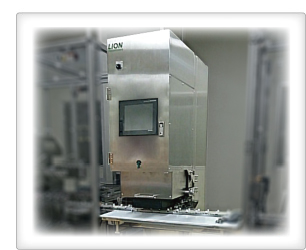

VISCANNER PIK-3000

性能

高性能/高速処理

 高速プロセッサーを利用した画像処理と高解像度カメラ使用した特殊撮影技術により、PTPシートの欠陥を高速かつ高精度に検査することが可能です。

  • 最大処理量:10,000錠/分
  • 検査精度:錠剤上異物0.3mm角、
         シート上毛髪60μm
  • VISCANNER PIK-3000
  • クリックで拡大表示
【検査別性能表】(標準カメラ:高画素カラーデジタルカメラ[200万画素])
<シール前>
検査項目 バルク、錠剤裏面検査 錠剤表面検査 錠剤剥離検査
照明方式 反射/透過
複合LED照明
多方向無影LED照明 透過LED照明
錠剤欠け エッジより1.0mm以上の貫通欠け エッジより2.0mm以上
の貫通欠け
異品種 明瞭な色違い、面積比5%以上 −−−
剥離、チッピング −−− −−− 2mm角×深さ1mm
以上
錠剤異物、汚れ 黒色0.3mm角以上 −−−
ポケット内欠片混入 1mm3以上で錠剤面積、
形状に変化があるもの
−−−
シート異物 遮光性異物
0.3mm角以上
淡色異物
0.3mm角以上
−−−
シート毛髪、繊維等 遮光性物体
60μm×3mm以上
−−− −−−

<シール後>
検査項目 シート裏面検査(トリミング前) シート裏面検査(トリミング後)
照明方式 多方向無影LED照明
錠剤欠け エッジより1.5mm以上の貫通欠け
異品種 明瞭な色違い
剥離、チッピング −−− −−−
錠剤異物、汚れ 黒色0.3mm角以上
ポケット内欠片混入 1mm3以上で錠剤面積、形状に変化があるもの
シート異物 黒色0.3mm角以上
シート毛髪、繊維等 黒色80μm×3mm以上

※1 当社導入実績に基づく一般仕様です。錠剤やシートの形状、色、材質、搬送状態等により精度が変わる可能性があります。
※2 詳細はサンプルテストにより検出可否のレポートをご提出いたします。

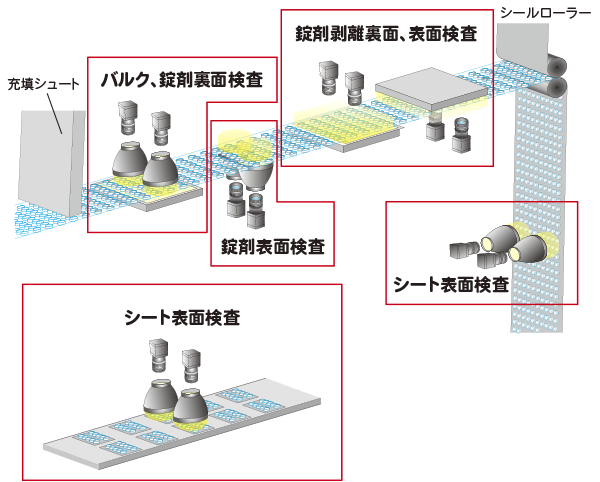

光学部(カメラ、照明部)配置例

赤枠内をクリックすると画像を拡大します。

pik300_光学部配置例 検査例:バルク、錠剤裏面検査(シール前) 検査例:錠剤表面検査(シール前) 検査例:錠剤剥離裏面、表面検査(シール前) 検査例:シート表面検査(シール後トリミング前) 検査例:シート表面検査(シール後トリミング後)

検査部

シート印刷上の異物を検出

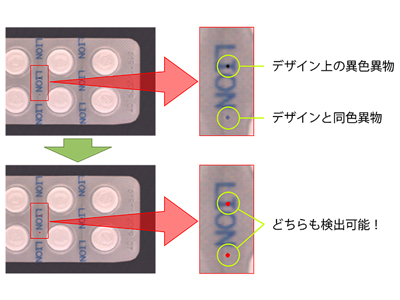

 高度カラー画像処理技術により、今まで検出が困難だったシート印刷上の異色異物やデザインと同色の異物が検出可能です。

シート印刷上の異物検出画像

シートにソリやネジレがあっても安定検査が可能

 光学技術のノウハウを結集した、多方向無影LED照明を開発!

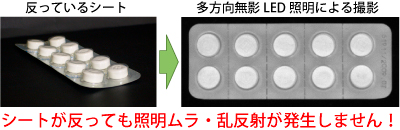

 シートの「反り」や「ネジレ」により起こる、「照明ムラ」・「乱反射」の発生を軽減。
 様々なフィルム素材にも影響を受けにくい安定した検査を実現します。

写真004

筐体

既設ライン、新設ラインを問わず搭載可能!

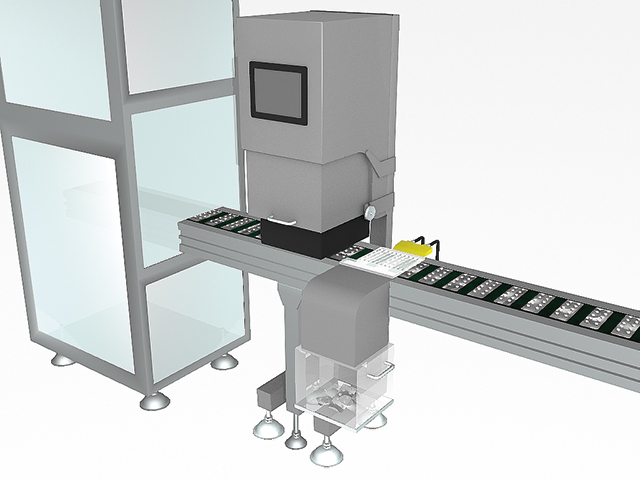

 光学部と制御盤を一体型で制作することで、機器設置(配置)スペースの問題も解決!
 搬送部の仕様に合わせて外形サイズを自由に設計することができます。
 そして、光学部を可動式とし清掃性、メンテナンス性を配慮した設計になっています。

画像クリックすると拡大表示します。

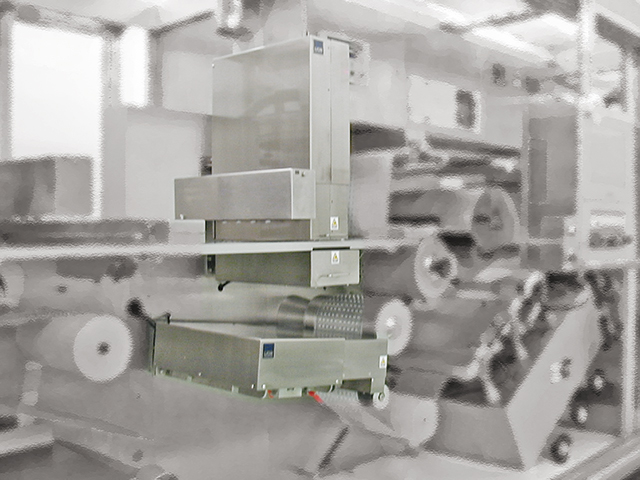

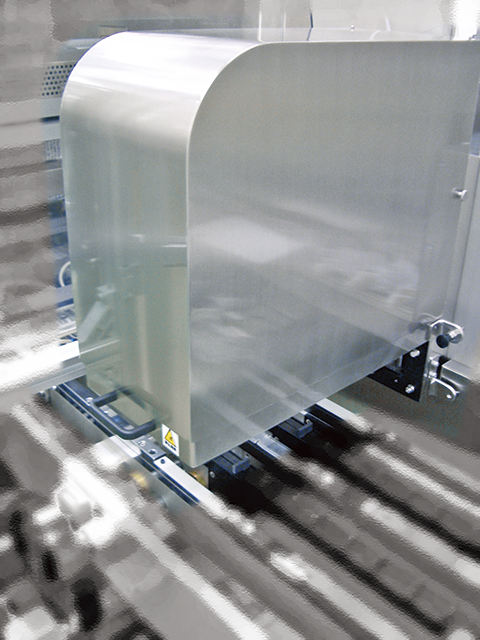

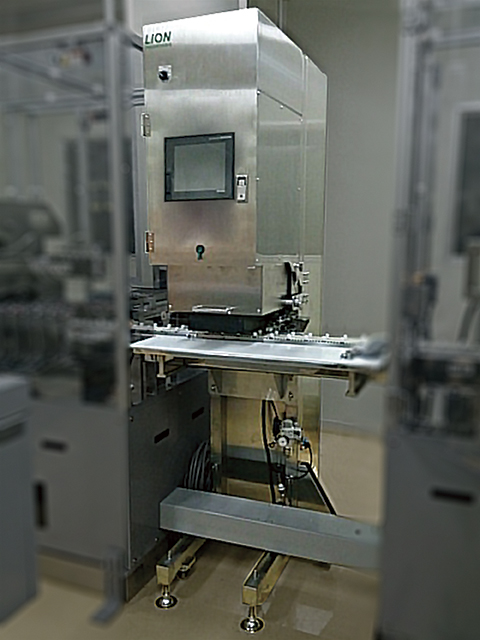

VISCANNER PIK-3000 設置イメージ1 VISCANNER PIK-3000 設置イメージ2 VISCANNER PIK-3000 設置イメージ3 VISCANNER PIK-3000 設置イメージ4

外観/仕様

仕様

<シール前>
項目 バルク、
錠剤裏面検査
錠剤表面検査 錠剤剥離検査
照明方式 反射/透過複合
LED照明
多方向無影
LED照明
透過
LED照明
カメラ 高画素カラーデジタルカメラ(200万画素)
制御盤 ステンレス製別体式
ユーティリティ 電源 1Φ 100V〜240V 1Kw 50Hz/60Hz
エア −−− −−− −−−
環境 温度 0〜30℃
湿度 30〜80%RH(結露無きこと)
<シール後>
項目 シート表面検査
(トリミング前)
シート表面検査
(トリミング後)
照明方式 多方向無影LED照明
カメラ 高画素カラーデジタルカメラ(200万画素)
制御盤 ステンレス製別体式 ステンレス製一体式
ユーティリティ 電源 1Φ 100V〜240V 1Kw 50Hz/60Hz
エア −−− 0.5Mpa 100Nl/min
環境 温度 0〜30℃
湿度 30〜80%RH(結露無きこと)

※当社導入実績に基づく一般仕様です。錠剤たシートの形状、色、材質、搬送状態等により精度が変わる場合があります。

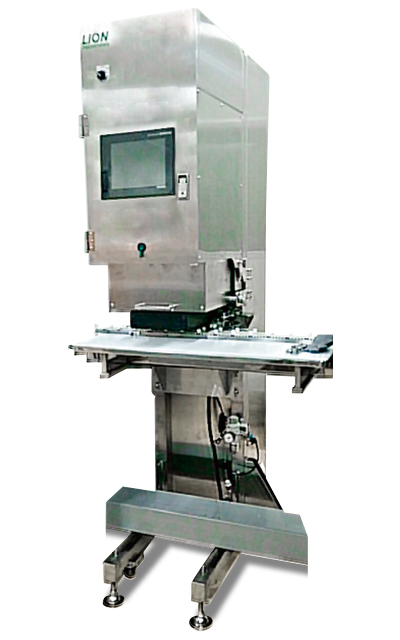

本体外観(例)[単位:mm]

光学ブラケット一体式
トリミング後のシート表面検査
(1列仕様)
