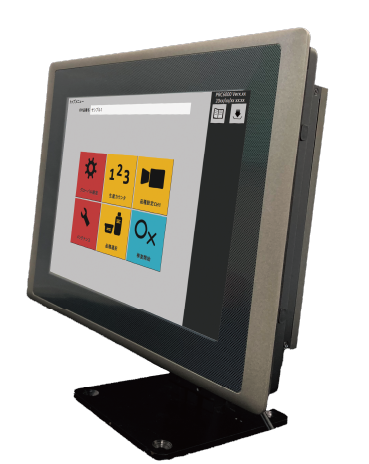

印字検査装置　VISCANNER PRC6000SE

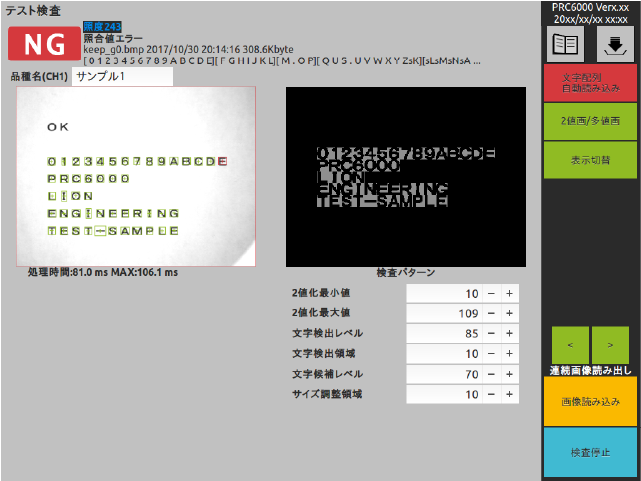

　印刷面の変化やよれなどによって文字の変形、接触、位置ずれ、サイズ変化が発生した場合でも、文字を正確に検出し検査することが可能です。

「カートン印字検査」「ピロー包装印字検査」「缶底印字検査」「給袋包装印字検査」「ボトル印字検査」など

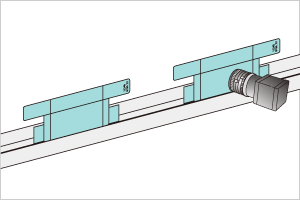

• カートン印字検査
•

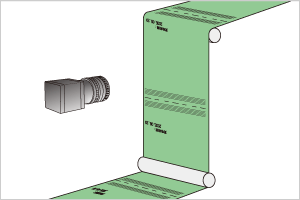

• ピロー包装印字検査
•

※）上記導入例は、一例です。 詳しくは、弊社へ御問合わせ下さい。

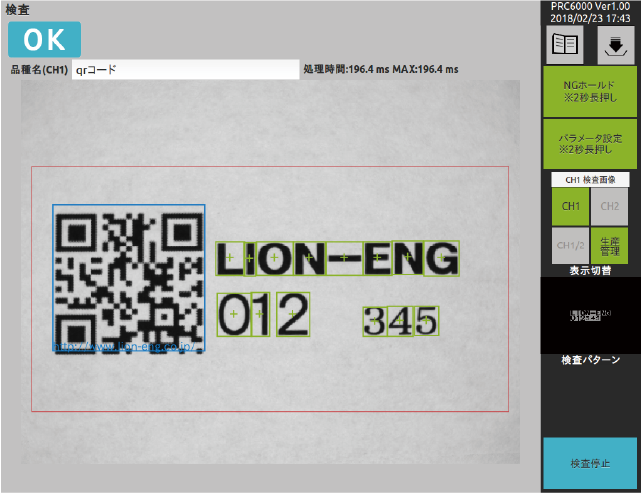

文字検査と同時にバーコードの読み取りが可能です。

ＥＡＮ－１３，ＵＰＣ－Ａ，ＵＰＣ－Ｅ，ＥＡＮ―８，Ｃｏｄｅ１２８，Ｃｏｄｅ３９，ＩＴＦ，ＱＲｃｏｄｅ

　検査画像を良・不良判定ごとに分けて保存することができます。
その画像に対する検査を行った際に使用された品種設定と、設定変更の履歴情報も併せて管理してますので、トレーサビリティシステムにおける遡及・追跡のための検査の再現、確認などに役立ちます。

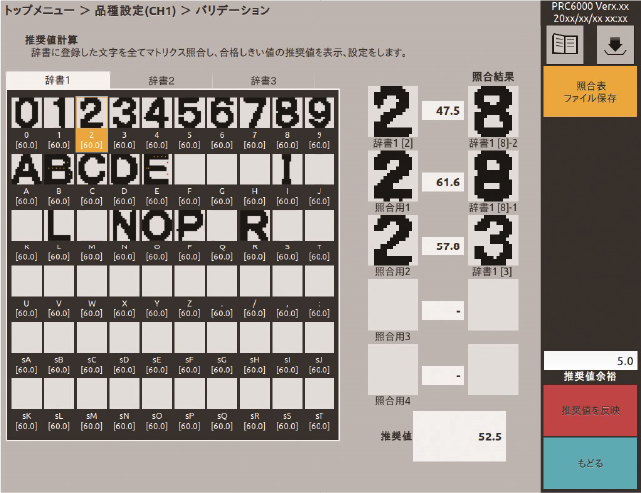

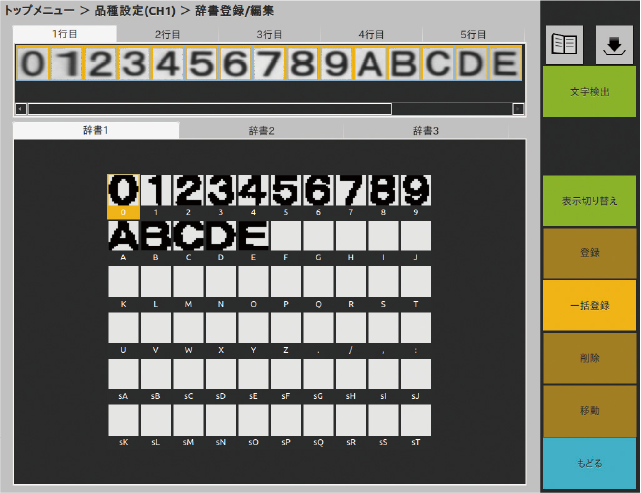

辞書登録されている中から選択した文字と、それ以外の全ての登録文字を照合判定し、確実に検査できる合格しきい値を自動的に計算し表示します。

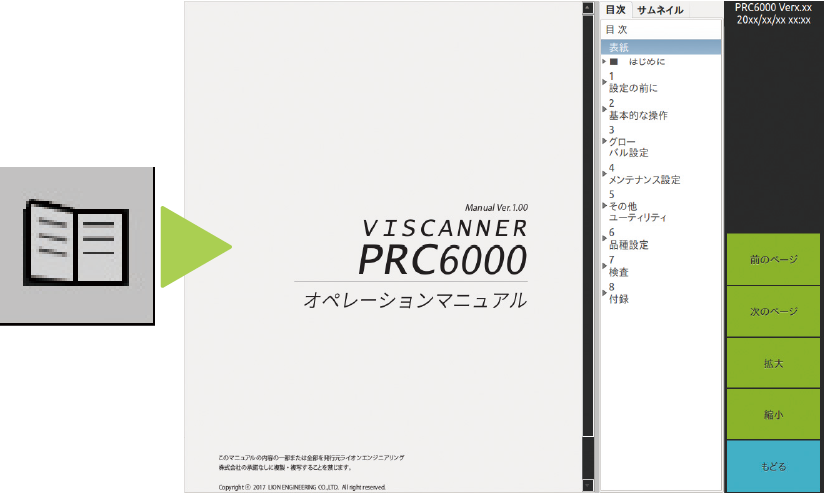

　モニター画面上に操作マニュアルを表示することができます。
操作中にマニュアルボタンをタッチすると、現在操作中のメニューに関連するページをダイレクトに表示しますので、操作がわからない時などに便利です。

仕様

本体

型式			VISCANNER PRC6000SE
検査文字種			数字・アルファベット・記号・カタカナ・漢字
検査対象			捺印、サーマル印字、レーザー印字、 インクジェットプリンタ(IJP)によるドット印字など

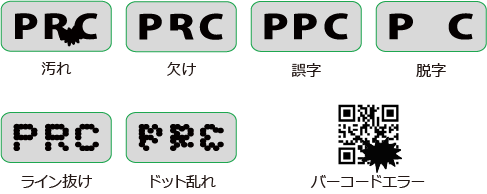

検査内容			印字有無、文字抜け、汚れ、誤字
最大検査速度			1,200個/分(検査条件により変わります。)
最大検査文字数			20文字/行 : 5行まで
最大登録文字数			60文字×3辞書
検査方式			マトリクス照合

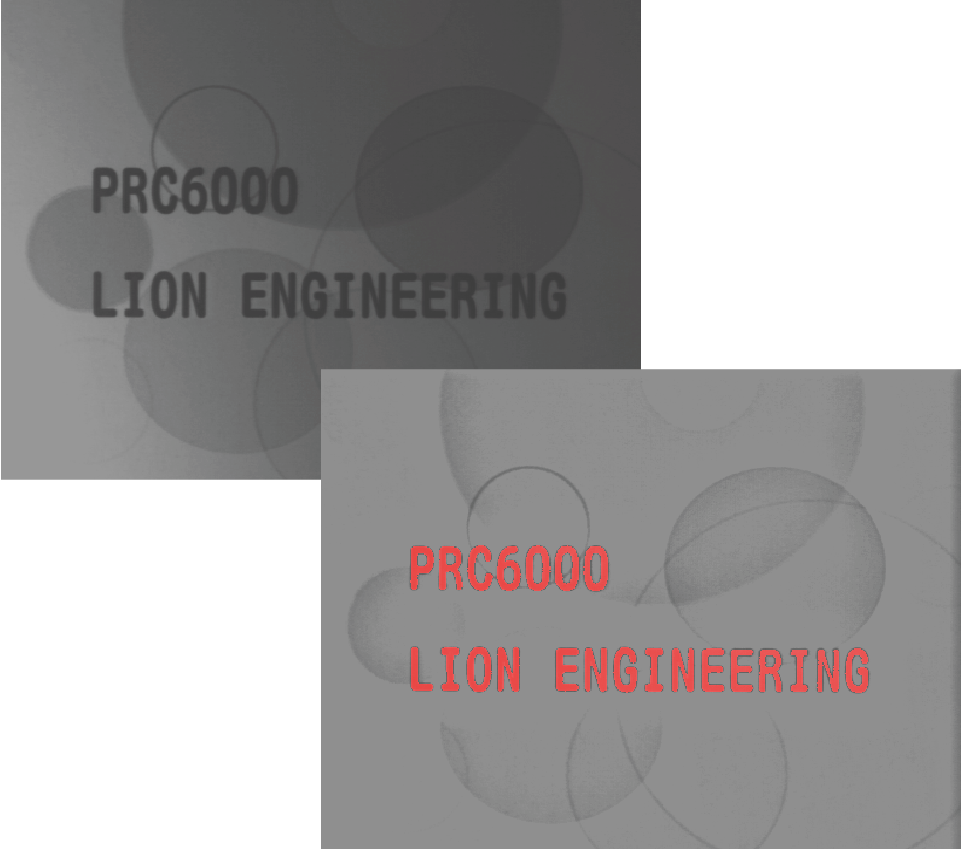

2値化モード			ノーマルモード／変動 2値化モード
品種登録数			内蔵SSDへ256品種
画像保存枚数			内蔵SSDへ6万枚以上
操作環境			モニタータッチ操作
入出力	DIO	トリガー 入力	フォトアイソレーターによる電流入力 (ON電流:2mA以上／OFF電流:0.16mA以下)
		制御入力	検査の開始／停止、品種切り替え、文字配列組み替え
		ストロボ 出力	トリガー出力MAX35V/100mA(オープンコレクタ)
		OK/NG 出力	オープンコレクタ出力 MAX35V/100mA
	USB	USB2.0対応 USBメモリー用
		設定 入出力	品種と画像ファイルのコピーと削除、 グローバル設定とファイルリストのコピー、 生産カウンタの保存
	イーサ ネット	100/1000BASE-T外部通信用[LAN]
		制御入力	検査の開始／停止、生産カウンタクリア、品種切り替え、 文字配列組み替え、設定ボタンのロック
		設定 入出力	品種と画像ファイルのコピーと削除、 グローバル設定とファイルリストのコピー、 生産カウンタの保存、検査画像保存
	シリアル I/F	RS232C[D-sub9ピン] 外部通信用
		制御入力	検査の開始／停止、生産カウンタクリア、 品種切り替え・文字配列組み替え、設定ボタンのロック
	内蔵SSD		256GB
通信 RS232C I/F	通信方式		全2重
	通信方法		調歩同期式（無手順）
	通信コード		ASCIIコード
	伝送速度		9600bps
	データ長		8bitｓ
	パリティ		なし
	ストップビット		1bit
	XON・XOFF		なし
定格	電源		AC100～240V
	消費電力		44VA
耐環境	使用周囲温度/湿度		0℃以上50℃以下/10～80%RH以下 (結露なきこと)

タッチモニター部

サイズ	12.1インチ
解像度	XGA（1024×768）
表示色	16.2M(1600万色)
輝度	500cd／m2(typ)
コントラスト	700:1
バックライト寿命	30,000時間
タッチパネルの種類	抵抗膜方式

カメラ

型式	ac A1300-200 um
撮像素子	プログレッシブスキャン　CMOS
レンズマウント	Cマウント
有効ライン数	1280×1024(水平／垂直）
シャッター機能	グローバルシャッター
シャッタースピード	1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/10000
動作温度	0℃～50℃
使用湿度	20～80%（結露なきこと）
外形寸法	29W×29H×29.3L(mm)
