顆粒剤異物検査装置
VISCANNER GIOC-S300
VISCANNER GIOC-S200

高品質と安全性を実現、
機能を強化したワイドコンベアタイプ

 顆粒剤異物検査装置 VISCANNER GIOC-S300/GIOC-S200は、顆粒剤(細粒剤・散剤)中に混入した異物を正確に検出し除去いたします。
 黒色異物や毛髪はもちろんのこと、微細な淡有色異物や変色異物も安定検出。
 顆粒剤検査の大幅な効率化と安全、品質管理の向上を支援します。

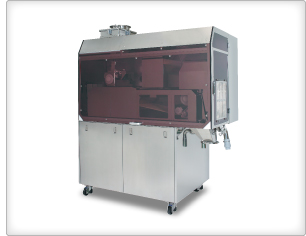

VISCANNER GIOC-S300/GIOC-S200

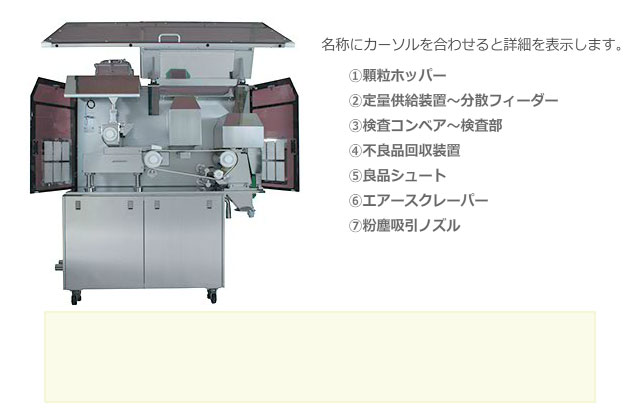

装置概要

詳細は以下の番号ボタンをクリックしてください。
画像

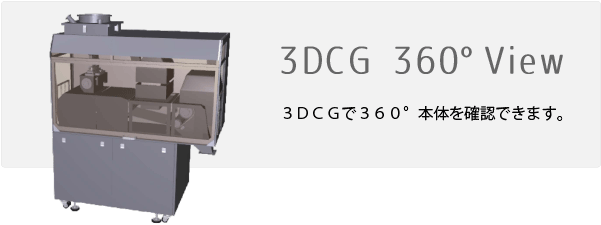

※3DCGをご覧になるには、無償のAdobe(R)Acrobat(R)Readerが必要です。
※iOSとアンドロイドのアドビリーダーは対応しておりません。

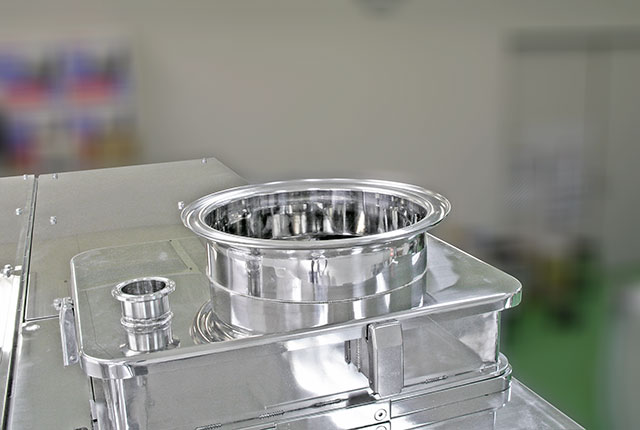

  • 顆粒ホッパー
  • 顆粒ホッパー画像
  • クリックで拡大表示

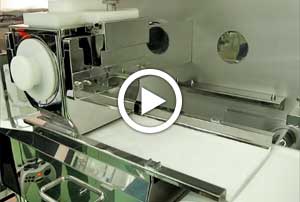

  • 定量供給装置〜分散フィーダー
  • 分散フィーダー動画
  • (YouTube動画)
  • 検査部
  • 検査部動画
  • (YouTube動画)

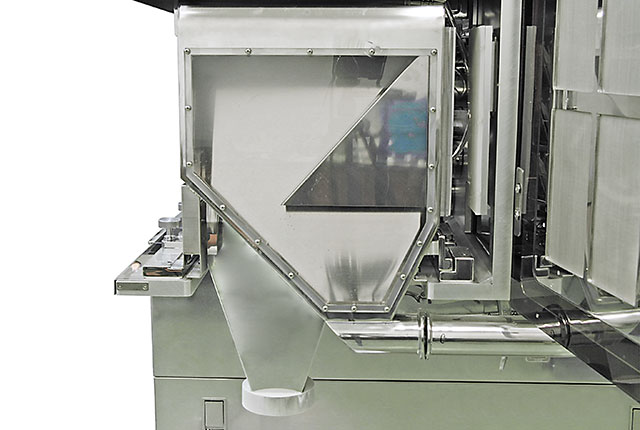

  • 不良品回収装置
  • 不良回収装置画像
  • クリックで拡大表示
  • 良品シュート
  • 良品シュート画像
  • クリックで拡大表示

検査部

高性能/高速処理

GUID写真

当社開発の照明と搬送ベルトからなる搬送機構(特許取得)と専用の高解像度画像処理検査機「VISCANNER GUID」の異物検出処理アルゴリズムにより安定かつ高精度検査を高速処理することが可能です。

  • 最大処理量:150kg/時
  • 検査精度:100μm 100%(黒色異物)
  • 最小検出精度:50μm

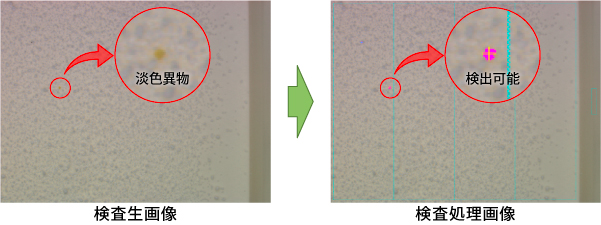

カラー処理による高精細な検出

 3次元フルカラーでの色判別と独自のフィルタリング処理により確実で安定した有色異物の検出を実現します。

カラー処理による有色異物の検出

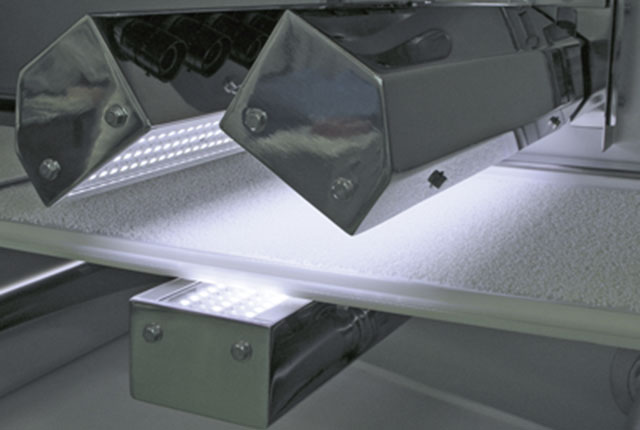

LED照明の採用で省エネ効果
 &ランニングコストを削減

 粉体検査に最適な新開発の高輝度白色LEDストロボの採用で優れた省エネ効果でランニングコストを削減します。

  • LEDストロボ照明画像
  • クリックで拡大表示

搬送部

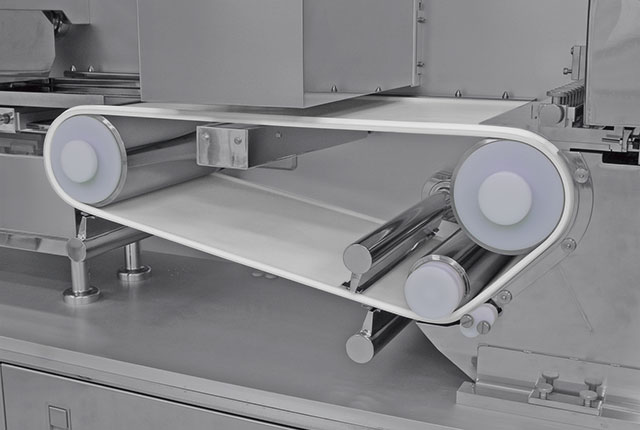

高耐久性の搬送ベルト

 断裂、毛羽立ちなどが発生しない、耐久性の高い搬送ベルトを使用しています。

  • 搬送ベルト画像
  • クリックで拡大表示

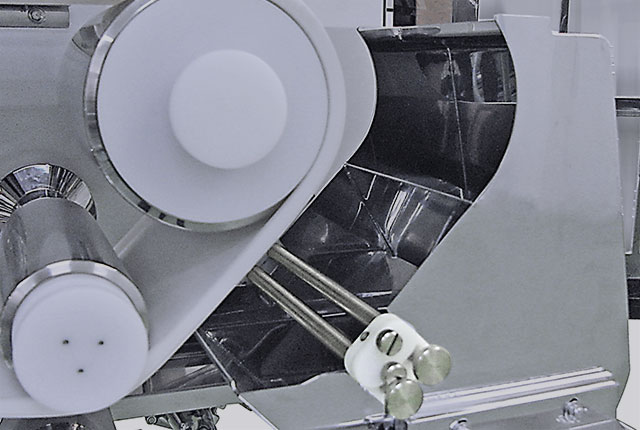

良品回収率の向上

 ベルト表面の良品紛体をイオンエアースクレーパーで非接触にて回収をします。
 非接触のため2次的な異物発生がありません。

  • イオンエアースクレーパー画像
  • クリックで拡大表示

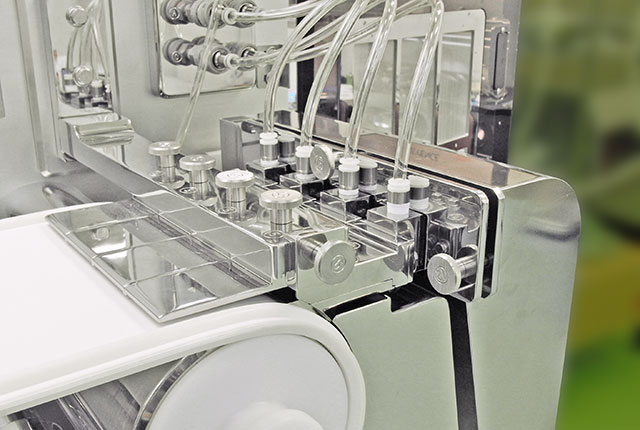

不良排出率の減少

 新開発の排出ノズルにより大幅な排出量の減少を達成しました。

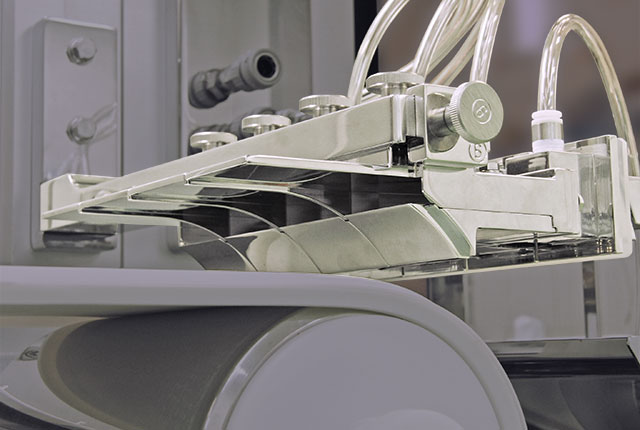

  • 不良排出ノズル画像
  • クリックで拡大表示

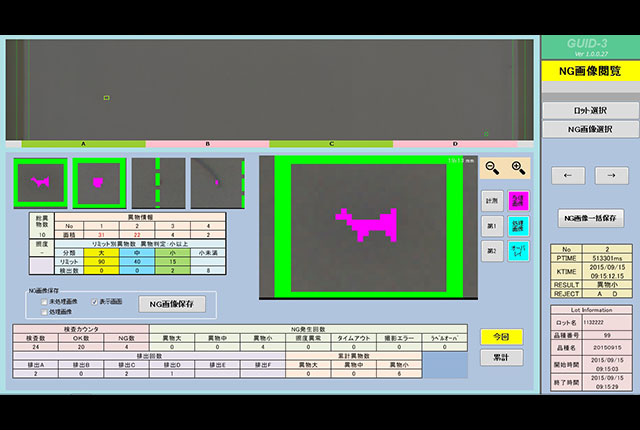

ユーティリティ

優れた運用性

 VISCANNER GIOシリーズでは、カメラ当り3,000枚の不良判定された画像および不良判定内容を保存でき、検査画像解析・評価などを容易に実行することができます。
 この画像データを用いて、検査パラメータなどの確認・修正を行えるので、検査システムの調整時間の短縮にも役立ちます。
 このようなデータ検証および検査データの比較などを確認できることにより薬品・食品業界での品質保証規定によるバリデーションの支援機能として利用することができます。

  • NG画像
  • クリックで拡大表示

容易なメンテナンス

ベルト脱着は簡単ワンタッチ

 搬送ベルトの脱着は、ワンタッチテンションによる簡単な着脱機構や蛇行修正の必要のない搬送構造で誰でも簡単に組付け再現ができます。

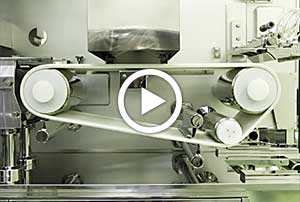

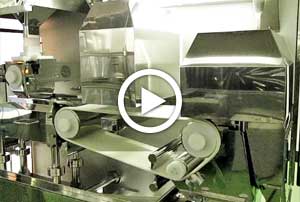

  • 搬送ベルトの脱着動画
  • (YouTube動画)

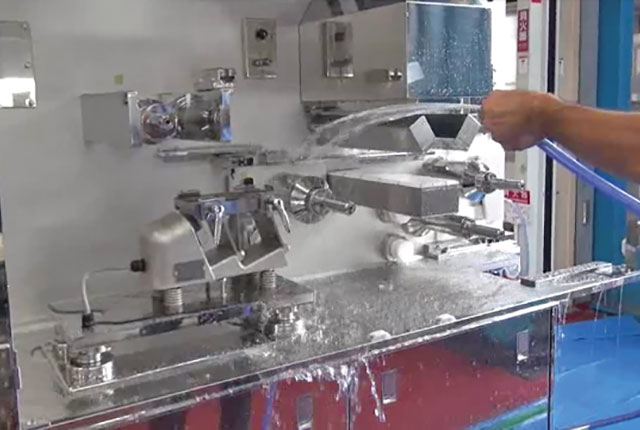

装置洗浄も可能に
(オプション)

 防水タイプなら取り外した部品だけではなく装置洗浄も可能です。

  • 装置洗浄画像
  • クリックで拡大表示

工具レスで簡単分解

 メンテナンス性に優れたシンプルな機構設計により、工具を使用せずに分解清掃を可能にしました。

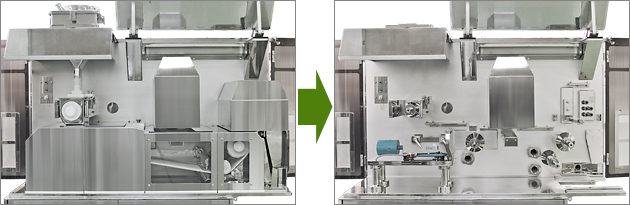

分解前後の写真

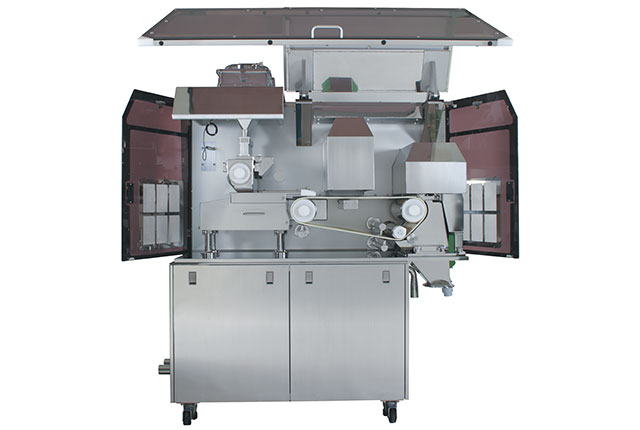

筐体はノンフレームで
分解掃除がらくらく

 3面開放型でフレームがないから分解・清掃が簡単に行えます。

  • 装置扉開放時画像
  • クリックで拡大表示

仕様

仕様

型式 VISCANNER
GIOC-S300<1コンベア:300mm> GIOC-S200<1コンベア:200mm>
処理量 MAX 150kg/h MAX 110kg/h
検査精度 100μm 100%(黒色異物)
最小検出精度 50μm
画像処理 VISCANNER GUID(専用高解像度画像処理装置)
カメラ 3CCDカラーカメラ
カメラ台数 4 3

※ 顆粒剤、細粒剤、散剤の性状により異なります。

◎ モノクロ処理タイプや洗浄可能タイプをご希望の場合は、ご相談下さい。
  お問合せ先はこちら−> お問い合わせ先

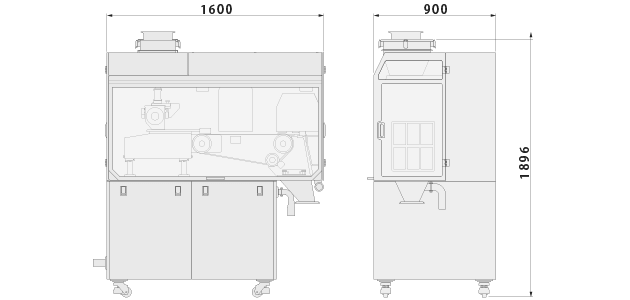

VISCANNER GIOC-S300/GIOC-S200 外観
(単位:mm)

GIOC-S外観CG
