錠剤検査装置 VISCANNER Letis1

1ランク上の検査精度を生み出す
独自の撮像技術

 錠剤検査装置 VISCANNER Letis1は、錠剤の色汚れ、形状不良、印字不良など、様々な欠陥を検査する装置です。
 3CCDカラーエリアカメラ、特殊光学デバイス、先端の画像処理テクノロジーにより確実に検出します。 サンプル写真

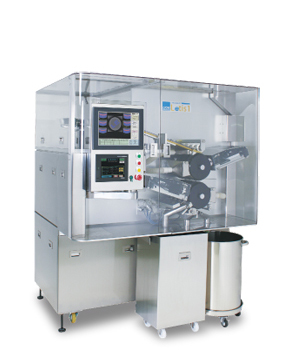

錠剤検査装置:VISCANNER Letis1

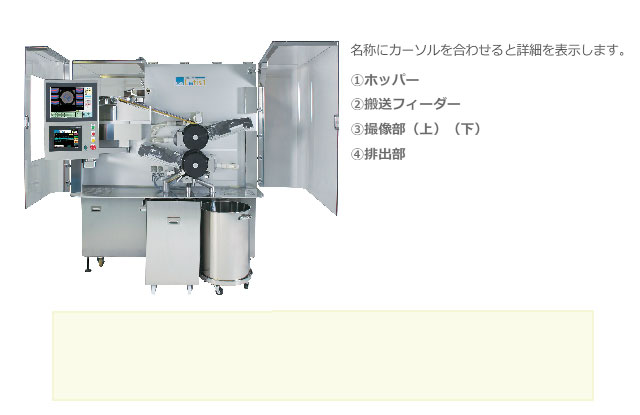

装置概要

詳細は以下の番号ボタンをクリックしてください。
  • ホッパー〜直線フィーダー
  • 直線フィーダー動画
  • (YouTube動画)
  • ボウルフィーダー〜傾斜フィーダー
  • ボウルフィーダー〜傾斜フィーダー動画
  • (YouTube動画)
  • 撮像部
  • 撮像部動画
  • (YouTube動画)
  • 排出部
  • 排出部画像
  • クリックで拡大表示

検査部

高性能/高速処理

 安定した搬送機構、高性能3CCDカメラと特殊撮像技術、独自画像処理異物検出アルゴリズムにより安定かつ高精度検査を高速に処理することが可能です。

※3CCDカラーエリアカメラ
高感度な3CCDカラー素子によりモノクロでは検出が困難であった色の淡い汚れも検出でき、形状や寸法の検査に対して光学機器との正確な調整が可能です。

  • 最大処理量:350,000錠/時
  • 最小検出精度:50μm
    (正面および側面の黒色異物)
  • 検査部動画
  • (YouTube動画)
【検査別性能表】(円形錠剤)
異物検査 黒色:正面・側面50μm、有色:当社へご相談下さい。
(錠剤色、異物色により変動します。)
外観検査 割れ、欠け、キャッピング、錠剤形状、他
割線検査 形状
印字検査 形状
刻印検査 形状
異品種検査 形状、刻印、印字などから判定

正面+側面6方向同時撮像でどんな欠陥も逃さない

 特殊なプリズムを利用した光学デバイスを開発し、正面+側面(およびエッジ)6方向をカメラ1台で撮像し検査することに成功!
 検査領域の死角を無くした撮像方式で欠陥を逃すことなく検出します。(特許取得)

撮像イメージ

エッジ、側面の高精度な検査

 錠剤側面を上斜めから撮像することにより、微小な欠けや異物も鮮明に検出することが可能になりました。

エッジ微小欠け検査

 エッジの曲線と実線を計測し、中心位置および乖離を判断して検査する新エッジ検出方式によって、微小な欠け状態を鮮明に検出できます。(特許取得)

エッジ微笑欠け検査写真

毛髪飛び出し検査

 正面からは見えにくい毛髪飛び出しも、斜め上から撮像された画像により鮮明に検出できます。白髪の飛び出しも検査可能です。

毛髪飛び出し検査写真

薄色汚れの検出

 モノクロカメラでは検出が困難な薄色汚れも、「3CCDカラーエリアカメラ」により、確実に検出が可能です。

薄色汚れ検査写真

斑錠剤検査

 汚れと見分けがつきにくい斑錠剤は、「異物の塊」毎に検出画素数をカウントし、良/不良の判定を行うことで検査が可能です。
 小さな塊は良品範囲とし、大きな塊を不良と判別します。

斑錠剤検査写真

刻印・印刷・割線検査も追加費用は不要

 刻印・印刷・割線検査は標準装備ですので、カメラなどの追加費用が一切かかりません。

刻印・印刷検査

 パターンマッチングにより刻印・印刷部分のみを自動抽出し、形状検査をします。

  • 刻印検査画像
  • クリックで拡大表示
割線検査

 割線錠剤は、正面周辺汚れ、エッジ欠け、側面異物として判定されてしまうことがありましたが、 新アルゴリズムにより割線位置を検出し、割線に合わせてエッジや側面検査領域を計算し判定を行います。

  • 割線検査画像
  • クリックで拡大表示

省エネ効果と低ランニングコスト実現するLED照明

 正面・側面を確実に照らす独自設計の高輝度LED照明を採用しました。
 当社のLED照明は、照度管理や錠剤の特徴に合せた適切な照明を品種毎に設定でき、また耐久寿命が長くランプ交換のメンテナンスが不要なため、 安定した照明レベルとランニングコストの大幅な削減が期待できます。

  • LED照明写真
  • クリックで拡大表示

ユーティリティ

画期的な精度確認モード(オプション)

 検査ドラムにてサンプル錠剤を吸着したまま連続回転し、繰り返し検査する精度確認モードをオプションにて搭載可能。
 これにより、毎日の精度確認を容易にします。 また、バリデーションの作業効率も大幅に短縮できます。(特許取得)

  • 精度確認モード動画
  • (YouTube動画)

メンテナンス性の高い接錠部

 接錠部は取り外して分解清掃が可能なので、コンタミ防止に有効です。
分解清掃画像画像

仕様

仕様

型式 VISCANNER Letis1
処理能力 35万錠/h[4列] (錠剤径、形状等により変動します。)
適用錠剤 素錠、フィルムコート錠、糖衣錠[割線入、刻印、印刷]
適用剤型寸法 外径:5mm〜12mm、厚み:2mm〜8mm
搬送方式 ボウルフィーダーおよび吸引ドラム
列数 4列搬送
搬送速度 20m/分
適用剤型 円形[平錠、R錠]、異形[小判形、フットボール形]、他
撮像方式 7方向同時撮像
カメラ 3CCDカラーエリアカメラ
カメラ台数 8台[撮像部(上):4台、撮像部(下):4台]
電源 三相200V 9KVA(本体:1台、吸引集塵機:2台、雰囲気集塵機:1台)
空圧 0.5MPa 40L/min
重量 1,360kg
(本体:1,000kg、集塵機1:150kg、集塵機2:110kg、集塵機3:100kg)
サイズ 本体 1,620mm(W)×1,265mm(D)×1,940mm(H)
集塵機1(吸引用) 450mm(W)×450mm(D)×1,354mm(H)
集塵機2(吸引用) 450mm(W)×450mm(D)×923mm(H)
集塵機3(集塵用) 650mm(W)×400mm(D)×1,205mm(H)

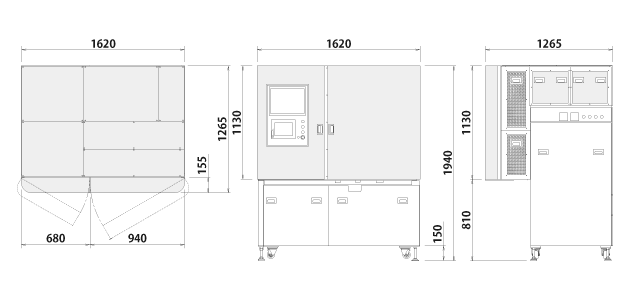

VISCANNER Letis1 本体外観(単位:mm)

VISCANNER Letis1 外観
