印字検査装置 VISCANNER PRC5600S

文字ではなく、
ドットを検出で微細検出 !!

 ドット印字による日付(賞味期限、消費期限、製造年月日など)や製造番号(ロット番号など)、製造記号などの印刷工程で起こる欠陥をドット位置情報によるマッチング方式で1文字ごとのドット配列を検査します。
 ドット印字の専用機として、より高精度な検査と良品誤排出の低減を実現いたします。また、高度な機能を多彩に搭載し製品の安全性と品質管理にも貢献いたします。
※ドット印字とは1つ1つが独立している印字構成に限ります。

印字検査装置:VISCANNER PRC5600S

特長

高性能/高速処理

 最新の高速プロセッサーと高速撮像カメラを使用した画像処理により、高速かつ高精度な検査を実現します。

  • 最大画像分解能:1024px×768px
    (オプションにより対応。)
  • 最大処理量:1,600個/分
    (検査条件によります。)

検査項目

検査項目イラスト

導入例

  • 湾曲した缶底の印字検査
  • 湾曲した缶底の印字検査の導入例
  • 透明パック上の印字検査
  • 透明パック上の印字検査

検査

2値化を使わない新検出方式

 文字抽出は、指定サイズのドット(円形の塊)のみをグレーサーチにて抽出するため、 他に影響されず、より正確で安定したドットおよびドット中心位置情報を抽出することができます。
 ドットを抽出することにより照合速度を高速化しています。
特に以下の様な場合に効果を発揮します。

  • 暗い照明や均一な照明が得られない場合
  • 背景に絵柄、透明容器に水泡、水滴等が映り込む場合
  • 水滴、水泡が映り込んでいるワークの例
  • クリックで拡大表示

業界初のドット位置情報によるマッチング方式

 ドット間の距離と相対的な角度の位置関係情報によるマッチング方式を採用。
 文字やドットの間隔が狭い文字列、背景模様、文字枠などがある場合でも影響なく検査が可能です。

相関位置情報による照合イメージ

照合用の字体パターン登録は1つでOK

 文字毎のドット中心位置の相関情報によるマッチング検査だから、文字の変動や変形に対応する照合用の字体パターンを複数登録する必要はありません。
 正常パターンを登録するだけなので、設定時の効率化も図れます。
また、登録した字体パターンの辞書管理や文字編集も簡単に行うことができます。

画像クリックで拡大表示します。

  • 辞書登録
  • 簡単に一括登録できます。

  • 辞書登録画面イメージ
  • 登録辞書一覧/編集
  • 辞書編集ができ便利です。

  • 登録辞書一覧画面イメージ
  • ドット文字の編集
  • 登録ドット文字を編集できます。

  • フォントエディタ画面イメージ

機能

あらゆる想定に配慮した合格許容設定

 様々な文字を想定し、「傾き」「汚れ」「ドット抜け」「乱れ」の検査許容条件を詳細に設定することができます。

詳細に設定できる合格許容設定

 検出したドット文字に対しての合格許容条件を詳細に設定することができます。

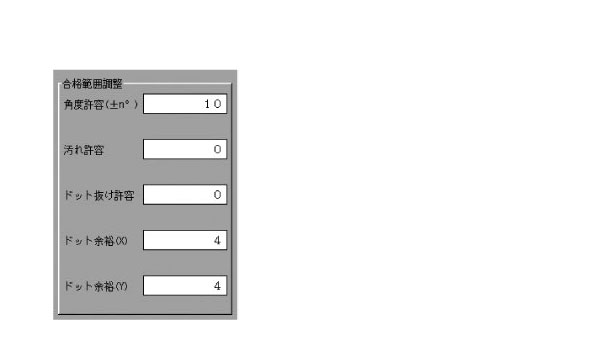

合格範囲調整

詳細は以下の番号ボタンをクリックしてください。

食品・医療品関連の
生産品質管理システムに対応した機能

 良品・不良品の全ての検査画像をファイル保存する機能を搭載。
 トレーサビリティーシステムによる遡及・追跡のための検査実行再現などにお役立て下さい。

  • 保存可能枚数:60,000枚以上(全検査画像、NG生画像、NG処理画像より選択)
  • 全検査生画像
  • 全検査生画像
  • NG生画像
  • NG生画像
  • NG処理画像
  • NG処理画像

仕様


型式 VISCANNER
PRC5600S-1 PRC5600S-2
カメラ接続可能台数 1台 2台
検査対象 インクジェットプリンタ(IJP)およびレーザープリンターによるドット印字文字列
検査内容 1ドット抜け、ライン抜け、汚れ、文字違い、文字抜け、ドットの乱れ、ドット数
検査文字種 数字・アルファベット・記号・カタカナ・漢字
最大検査文字数 20文字×5行
最大登録文字数 80文字/品種
最大検査速度 1,600個/分(検査条件により変わります。)
メニュー操作 専用ペンおよび指によるモニタータッチ操作
検査方式 ドット位置検索方式
画像保存枚数 内蔵HDDへ6万枚以上(XC-HR50カメラ使用時)
品種登録数 内蔵HDDへ128品種以上(外部制御可能数:128品種)
その他機能 画面操作ロック機能、照度管理機能、連続不良検知機能、ナンバリング機能、日時更新機能
インター
フェイス
DIO 動作制御、判定出力
LAN 動作制御、各種データの外部保存
シリアルI/F 動作制御(オプション)
USB 各種データの外部保存
重量 7.0kg(モニター含む)

※PRC5500との機能ハイブリット版(PRC5800)も用意しています。

VISCANNER PRC5600S 一体型 外観(単位:mm)

VISCANNER PRC5600S 外観

VISCANNER PRC5600S 分離型 外観(単位:mm)

VISCANNER PRC5600S 外観
