印字検査装置 VISCANNER PRC5500

あらゆる文字、あらゆるレイアウトも
問わず対応できる多機能検査装置

 「捺印」「サーマルプリンター」「レーザープリンター」等の印刷工程で起こる各種欠陥(文字欠け、汚れ、有無等...)をパターン照合により文字列を検出して印字形状検査を行います。
 従来製品の機能はそのままに更に性能向上を実現。また、高度な機能を搭載し製品の安全性と品質管理に貢献いたします。

活字印字用印字検査装置:VISCANNER PRC5500

特長

高性能/高速処理

従来比イメージ

 最新の高速プロセッサーと高速撮像カメラを使用した画像処理により、当社従来製品の約2倍の処理能力を実現しました。(ただし、検査条件により変わります。)

  • 最大画像分解能:1024px×768px
    (オプションにより対応。)
  • 最大処理量:1,200個/分
    (検査条件によります。)

検査項目

検査項目イメージ

導入例

  • カートン印字検査
  • カートン印字検査イラスト
  • ピロー包装印字検査
  • ピロー包装印字検査イラスト

検査

複雑な印刷レイアウトも対応可能

 フォントや文字サイズの違う特殊なレイアウトも、VISCANNER PRC5500なら検査対象を限定することなく全ての文字を検査することができます。

複雑なレイアウトの検査画像

さまざまな環境でも安定2値化

 特殊な「変動2値化機能」を搭載している為、「照明ムラ」「印字濃度変化」「文字周囲の背景映り込み」等に対して安定した結果を得ることができます。

照明にムラのある映像

変動2値化画像(1)

背景に映り込みのある画像

変動2値化画像(2)

設定いらずの簡単文字抽出

 従来の様な文字を切り出す為の設定はせず、自動で文字列端の文字を検索し、1文字毎にグレーサーチを行った後に照合を行います。

自動抽出画像

機能

視覚性の高い合格許容設定

 文字の「欠け」「汚れ」、捺印などで起こる文字の「太り」「細り」の合格許容範囲の設定は、数値だけでなく文字サンプルが視覚的に表示されることで、容易に調整することができます。

汚れ/欠け許容値設定

合格許容範囲設定画面

線幅許容限度設定(太り/細りの合格許容設定)

線幅許容限度設定画面

使い勝手の良い2通りの文字列設定

辞書登録して文字列設定 〜サンプルが無くても設定完了!〜

 予め辞書登録しておけば、カメラで都度パターン撮影することなく、文字列設定が可能です。また、内蔵時計から日付などを自動読込して、検査することも可能です。

辞書登録/文字配列設定画面

  • 2ステップ設定
  •  検査範囲(画角)を決定し2値化レベルを設定すれば、カメラでサンプル文字列を登録するだけで検査できます。
     日々字体が変更される場合、検査対象内に複数種の字体が存在する場合等に便利です。

  • 2ステップ設定画面

食品・医療品関連の
生産品質管理システムに対応した機能

 良品・不良品の全ての検査画像をファイル保存する機能を搭載。
 トレーサビリティーシステムによる遡及・追跡のための検査実行再現などにお役立て下さい。

  • 保存可能枚数:60,000枚以上(全検査画像、NG生画像、NG処理画像より選択)
  • 全検査生画像
  • 全検査生画像
  • NG生画像
  • NG生画像
  • NG処理画像
  • NG処理画像

仕様

仕様

型式 VISCANNER PRC5500
カメラ接続可能台数 1台
検査対象 捺印・サーマルプリント・レーザー印字など
検査内容 印字有無・欠け・汚れ・誤字
検査文字種 数字・アルファベット・記号・カタカナ・漢字
最大検査文字数 15文字/5行(ただし、総文字数60文字の範囲)
最大登録文字数
(パターン登録)
60文字/品種
最大検査速度 1,200個/分(検査条件により変わります。)
メニュー操作 専用ペンおよび指によるモニタータッチ操作
検査方式 パターン照合
2値化モード ノーマルモード/変動2値化モード
画像保存枚数 内蔵HDDへ6万枚以上(VGAカメラ使用時)
品種データ登録数 内蔵HDDへ256品種以上
その他機能 画面操作ロック機能、照度管理機能、連続不良検知機能、ナンバリング機能、日時更新機能
インター
フェイス
DIO 動作制御、判定出力
LAN 動作制御、各種データの外部保存
シリアルI/F 動作制御(オプション)
USB 各種データの外部保存
重量 7.0kg(モニター含む)

※PRC5600Sとの機能ハイブリット版(PRC5800)も用意しています。

VISCANNER PRC5500 一体型 外観(単位:mm)

VISCANNER PRC5500 外観(一体型)

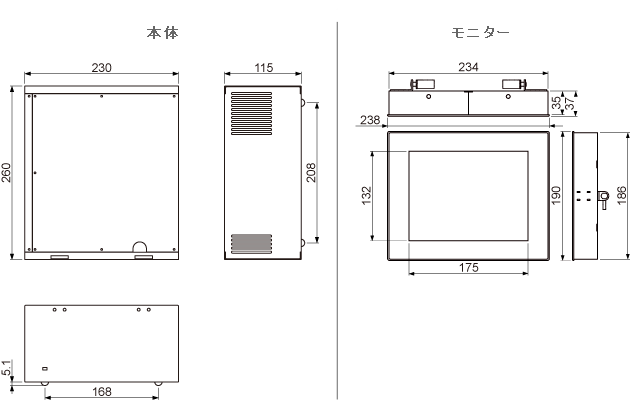

VISCANNER PRC5500 分離型 外観(単位:mm)
VISCANNER PRC5500 外観(分離型)
